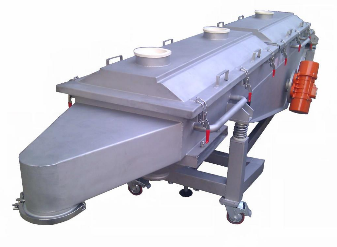

直线振动筛采用双电机驱动,在运行时,两个振动电机同步反向旋转使偏心块产生激振力,其激振力在水平方向上相互抵消,并在垂直于电机轴的方向上折成合力,因此筛机的运动轨迹为直线从而达到筛分分级的目的。直线振动筛采用叠层筛网,筛网的使用寿命长,可防止堵塞和磨损。在生产过程中噪音低,设备负荷小,不需要混凝土基础可在生产线上使用,实现自动化操作。
工作原理:
当纵向安装在筛体上的两台振动电机做相对运转时,其产生在横向的激振力由于电机的相对运转而相互抵消,其纵向激振力通过传振体传递到整个筛箱上,而使筛面振动,从而使筛面上的物料受其激振力而在筛网面上向出料品方向跳跃运动,小于筛孔的物料通过筛孔而落到下层,经连续跳跃后从出料口流出,由于筛分过程合理,物料经振动筛分级后,可取得几种不同粒度的物料,完成物料的分级作业。
产品优势:
● 对各种物料进行分级筛选,经筛分后的颗粒大小均匀、筛分精度高。
● 一般单台设计为1-5层不等,可根据不同需求选择所需层数。
● 具有维护方便、维修概率相对较低优势。
● 采用角度可调控的激振源,筛的净;可多层设计,筛的多。
● 对粉状、颗粒状物料的筛选和分级,有独特的效果。
产品参数:
型号 | 公称尺寸(mm) | 物料粒度(mm) | 斜面倾角(°) | 振幅(mm) | 层数(s) | 功率(kW) |
SZF520 | 500×2000 | 0.074~10 | 0°~7° | 4~8 | 1~5 | 2×(0.4~0.75) |
SZF525 | 500×2500 | 2×(0.4~0.75) | ||||
SZF530 | 500×3000 | 2×(0.75~1.1) | ||||
SZF535 | 500×3500 | 2×(0.75~1.1) | ||||
SZF1020 | 1000×2000 | 2×(0.75~1.5) | ||||
SZF1025 | 1000×2500 | 2×(1.1~1.5) | ||||
SZF1030 | 1000×3000 | 2×(1.5~1.8) | ||||
SZF1035 | 1000×3500 | 2×(1.5~2.2) | ||||
SZF1040 | 1000×4000 | 2×(1.5~2.2) | ||||
SZF1225 | 1200×2500 | 2×(1.5~2.2) | ||||
SZF1230 | 1200×3000 | 2×(1.8~3) | ||||
SZF1235 | 1200×3500 | 2×(1.8~3) | ||||
SZF1530 | 1500×3000 | 2×(2.2~3) | ||||
SZF1535 | 1500×3500 | 2×(2.2~3) | ||||
SZF1540 | 1500×4000 | 2×(2.2~4) |
